HC-SR501 PIR hareket algılama sensörü, canlıların yaydığı kızılötesi enerji değişimlerini Fresnel lens yapısı ile odaklayarak analiz eden ve ortamdaki hareketliliği yüksek hassasiyetle raporlayan profesyonel bir algılama modülüdür | Üzerinde bulunan iki adet çok turlu trimpot sayesinde, hareket algılandığında gönderilecek sinyalin süresini ve sensörün duyarlılık mesafesini saniyeler içinde kalibre etmenize olanak tanır | 3 metreden 7 metreye kadar geniş bir menzile sahip olan bu modül, düşük güç tüketimi ve otomatik tetikleme modları ile akıllı aydınlatma ve güvenlik sistemleri için ideal bir donanımdır | Arduino, Raspberry Pi ve ESP8266 gibi tüm mikrodenetleyicilerle dijital pin üzerinden tam uyumlu çalışan kart, 120 derecelik geniş bir görüş açısı sunar | Prototipleme süreçlerinde istikrarlı sonuçlar veren, montaj kolaylığına sahip kararlı bir hareket algılama çözümüdür
Ürün Tanımı

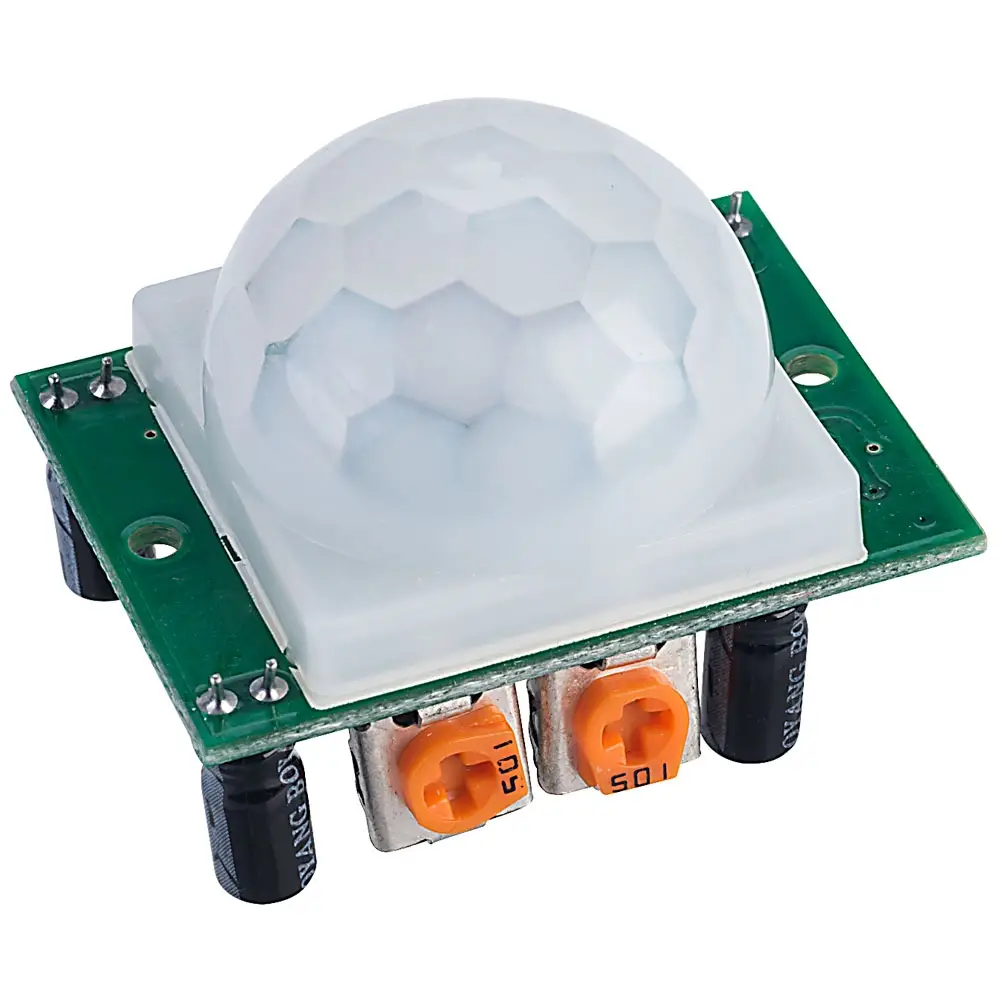

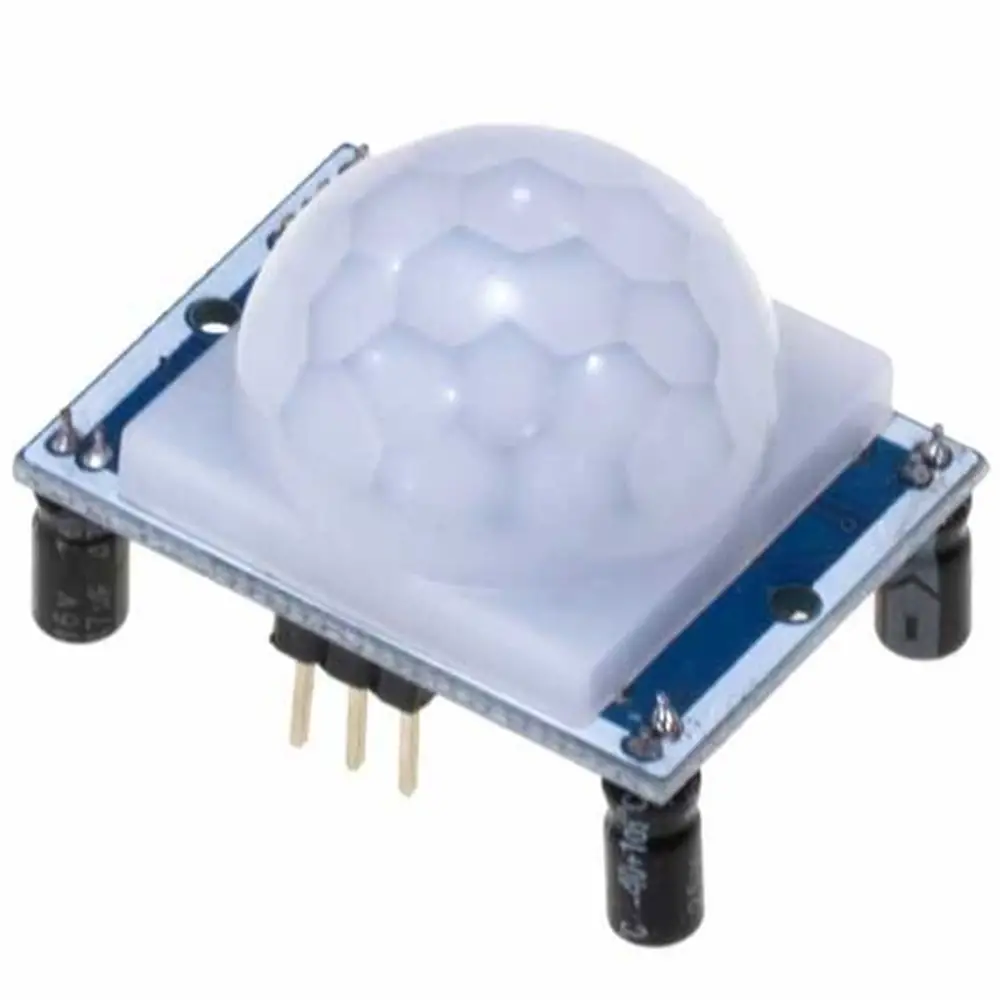

HC-SR501 PIR Hareket Algılama Sensörü - Ayarlanabilir Zaman ve Hassasiyetli Kızılötesi Modül, pasif kızılötesi teknolojisini kullanarak ortamdaki ısı yayan nesnelerin hareketini tespit eder. Beyaz yarım küre şeklindeki Fresnel lensi, çevredeki kızılötesi ışınları toplayarak iç kısımdaki piroelektrik sensöre odaklar ve en ufak pozisyon değişikliğini dijital bir veriye dönüştürür.
Modül, özellikle enerji tasarrufu odaklı projeler ve otonom güvenlik senaryoları için optimize edilmiştir. "Çift Taraflı Koruyucu Jelatin Film" ile mühürlenen kontrol kartı ve hassas lens yapısı, dış etkenlere karşı korunarak sensörün kararlı çalışmasını sağlar. Arka panelde bulunan jumper seçeneği ile sensörü "tekil tetikleme" veya "sürekli tetikleme" modlarına alabilir, profesyonel projelerinizde ihtiyaca göre esnek çalışma senaryoları kurgulayabilirsiniz.
Teknik Bilgiler
- Sensör Tipi: Pasif Kızılötesi (PIR)
- Algılama Mesafesi: 3 Metre – 7 Metre (Ayarlanabilir)
- Algılama Açısı: < 120 Derece Konik Açı
- Çıkış Sinyali: Dijital (Yüksek 3.3V / Düşük 0V)
- Çalışma Gerilimi: 4.5V – 20V DC
- Gecikme Süresi: 5 Saniye – 200 Saniye (Ayarlanabilir)
- Özellik: Lens ve devre güvenliği için Çift Taraflı Koruyucu Jelatin Film
Kullanım Alanları
- Harekete duyarlı otomatik yanan akıllı aydınlatma ve koridor sistemleri
- Hırsızlık önleme amaçlı ev ve ofis güvenlik alarm sistemleri
- İnsan varlığına göre çalışan interaktif sergi ve reklam panoları
- Enerji tasarrufu sağlayan otonom havalandırma ve cihaz kontrol üniteleri
Sık Sorulan Sorular
Soru: Üzerindeki iki trimpot neyi kontrol eder?
Cevap: "Distance" trimpotu algılama mesafesini (hassasiyeti), "Delay" trimpotu ise hareket algılandıktan sonra çıkış sinyalinin ne kadar süreyle "1" konumunda kalacağını ayarlar.
Soru: Evcil hayvanları algılar mı?
Cevap: Evet, sensör ısı yayan tüm canlı hareketlerini algılar. Hassasiyet trimpotu üzerinden yapılacak doğru kalibrasyonla mesafe sınırlandırılabilir.
Soru: Ürünün üzerinde fiziksel koruma mevcut mu?
Cevap: Evet, sensörün beyaz kubbe lensi ve arka yüzeyindeki kontrol devresi, sevkiyat sırasında zarar görmemesi için Çift Taraflı Koruyucu Jelatin Film ile mühürlenmiştir.
Soru: Gün ışığı sensörün çalışmasını engeller mi?
Cevap: PIR sensörler direkt güneş ışığı alan yerlerde ısı dalgalanmaları nedeniyle hatalı tetikleme yapabilir. En iyi performans, iç mekan ve dolaylı ışık alan ortamlarda alınır.
